Tensorboard 사용법 익히기

- 8월 18, 2016

Tensorboard 사용법 익히기

텐서보드 사용법을 익히는 이유는 텐서플로우를 조금 더 직관적으로 공부하기 위함입니다.

텐서보드를 이용해 코드를 그래프로 표현하는 법을 익히기 위해서는 텐서보드에 대한 텐서플로우 라이브러리를 공부해야 합니다.

간단힌 살펴본 결과 코드의 전체적인 흐름은 같으나 그래프로 표현하고 싶은 cost나 weight의 변화 혹은 딥러닝의 레이어의 흐름을 표현하는 코드가 추가되어 있습니다.

우선 코드를 보면서 하나씩 공부해 나가겠습니다.

import tensorflow as tf
import numpy as np
import input_data


def init_weights(shape, name):    return tf.Variable(tf.random_normal(shape, stddev=0.01), name=name)

# This network is the same as the previous one except with an extra hidden layer + dropoutdef model(X, w_h, w_h2, w_o, p_keep_input, p_keep_hidden):    # Add layer name scopes for better graph visualization    with tf.name_scope("layer1") as scope:        X = tf.nn.dropout(X, p_keep_input)
        h = tf.nn.relu(tf.matmul(X, w_h))
    with tf.name_scope("layer2") as scope:        h = tf.nn.dropout(h, p_keep_hidden)
        h2 = tf.nn.relu(tf.matmul(h, w_h2))
    with tf.name_scope("layer3") as scope:        h2 = tf.nn.dropout(h2, p_keep_hidden)
        return tf.matmul(h2, w_o)

mnist = input_data.read_data_sets("MNIST_data/", one_hot=True)
trX, trY, teX, teY = mnist.train.images, mnist.train.labels, mnist.test.images, mnist.test.labels

X = tf.placeholder("float", [None, 784], name="X")
Y = tf.placeholder("float", [None, 10], name="Y")

w_h = init_weights([784, 625], "w_h")
w_h2 = init_weights([625, 625], "w_h2")
w_o = init_weights([625, 10], "w_o")

# Add histogram summaries for weightsw_h_simm = tf.histogram_summary("w_h_summ", w_h)
w_h2_summ = tf.histogram_summary("w_h2_summ", w_h2)
w_o_summ = tf.histogram_summary("w_o_summ", w_o)

p_keep_input = tf.placeholder("float", name="p_keep_input")
p_keep_hidden = tf.placeholder("float", name="p_keep_hidden")
py_x = model(X, w_h, w_h2, w_o, p_keep_input, p_keep_hidden)

with tf.name_scope("cost") as scope:    cost = tf.reduce_mean(tf.nn.softmax_cross_entropy_with_logits(py_x, Y))
    train_op = tf.train.RMSPropOptimizer(0.001, 0.9).minimize(cost)
    # Add scalar summary for cost    cost_summ = tf.scalar_summary("cost", cost)

with tf.name_scope("accuracy") as scope:    correct_pred = tf.equal(tf.argmax(Y, 1), tf.argmax(py_x, 1)) # Count correct predictions    acc_op = tf.reduce_mean(tf.cast(correct_pred, "float")) # Cast boolean to float to average    # Add scalar summary for accuracy    acc_summ = tf.scalar_summary("accuracy", acc_op)

with tf.Session() as sess:    # create a log writer. run 'tensorboard --logdir=./logs/nn_logs'    writer = tf.train.SummaryWriter("./logs/nn_logs", sess.graph_def)
    merged = tf.merge_all_summaries()

    # you need to initialize all variables    tf.initialize_all_variables().run()

    for i in range(100):        for start, end in zip(range(0, len(trX), 128), range(128, len(trX), 128)):            sess.run(train_op, feed_dict={X: trX[start:end], Y: trY[start:end],
                                          p_keep_input: 0.8, p_keep_hidden: 0.5})
        summary, acc = sess.run([merged, acc_op], feed_dict={X: teX, Y: teY,
                                          p_keep_input: 1.0, p_keep_hidden: 1.0})
        writer.add_summary(summary, i)  # Write summary        print(i, acc)                    # Report the accuracy

위 코드는 Sung kim님의 깃허브에서 가져온 것입니다. MNIST 예제를 텐서보드로 표현하는 코드입니다.

코드를 하나씩 표현하기 전에 위 코드의 텐서보드를 보여드리겠습니다.

텐서보드에서 위 노드를 클릭해보면 더 상세한 정보를 보여줍니다.

위 코드에서 텐서플로우 연산에 대한 코드 분석이 아닌 텐서보드에 대한

코드만을 분석하겠습니다.

텐서보드를 위한 코드들을 우선 나열하고 하나씩

텐서보드에서 어떻게 실현되는지 알아보겠습니다.

tf.name_scope()
tf.histogram_summary()
tf.scalar_summary()
tf.train.SummaryWriter()
tf.merge_all_summaries()
tf.train.SummaryWriter.add_summary()
name

1. tf.name_scope()

name_scope 함수는 노드의 이름을 지정하고 노드의 큰 틀을 제공해줍니다. 그 틀 안에서 실행되는 연산들은 텐서보드에서 노드를 클릭하면 연산의 흐름을 볼 수 있습니다.

예제 코드에서는 name_scope가 accuracy , cost , layer1,2,3로 총 5번 나옵니다. 텐서보드에서 역시 총 5개의 노드를 가지고 있습니다.

위 예시를 더 자세히한 그림을 아래에서 보겠습니다. 제일 처음 나온 layer1 노드를 자세히 보겠습니다.

layer1 에서는 3개(w_h ,X, p_keep_input )의 input과 2개(layer2, cost)의 output으로 이루어져 있습니다. p_keep_input은 드랍 아웃의 비율을 나타내는 것입니다. 또한 w_h는 특정 범위의 난수값으로 초기화되어 있습니다.

코드의 흐름대로 드랍아웃과 렐루이 그래프의 흐름으로 잘 표현되었습니다.

2. tf.histogram_summary()

이건 함수 이름 그대로 histogram으로 변수를 요약해주겠다는 것입니다. 제가 생각했던 히스토그램과는 조금 차이가 있네요.. 막대 그래프를 예상했었는데..

텐서플로우에 있는 summary 함수는 대부분이 변수의 변화 양상을 그래프로 보여주는 함수일 것입니다.

3. tf.scalar_summary

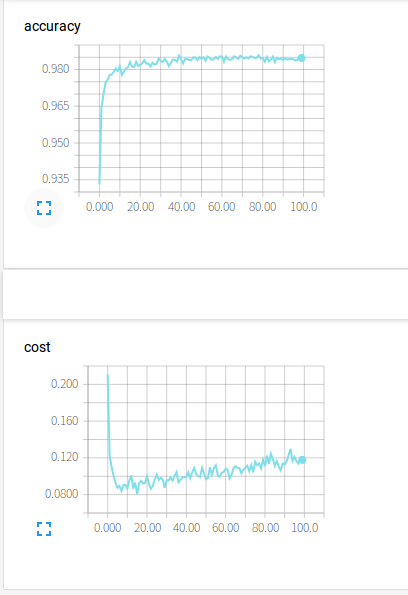

histogram_summary과 마찬가지로 요약해주는 함수입니다. 하지만 이 함수는 scalar로 변수의 변화를 요약해줍니다. 이 함수가 나타내는 그래프는 우리가 늘상 보는 그래프일 것입니다.

정확도는 올라가고 비용은 감소하는 그래프를 볼 수 있을 것입니다. layer1,2,3 와 마찬가지로 accuracy와 cost는 tf.name_scope 안에서 실행되는 변수들로 텐서보드 그래프에서도 볼 수 있습니다.

4. tf.train.SummaryWriter() and tf.train.SummaryWriter.add_summary()

tf.train.SummaryWriter 클래스는 events file을 log 디렉토리에 생성하고 events와 summaries를 추가하는 함수입니다.

tf.train.SummaryWriter.add_summary 함수는 tf.train.SummaryWriter 클래스의 한 함수이며, 코드에서는 학습할 때마다 요약을 추가해서 그래프를 만드는 것입니다.

5. name

코드를 보시면 연산값을 저장하는 변수를 제외한 모든 변수에 이름을 붙입니다.

텐서플로우에서 지원하는 연산 함수, 예를 들어 softmax, cast, reduce_mean 등등, 은 텐서보드의 그래프에 추가되어 있지만 나머지 변수들은 유저가 이름을 붙여 코딩을 해야합니다.

텐서보드는 텐서플로우 코드의 변수명을 보고 이름을 붙이는 것이 아니라

변수를 만들 때 name parameter를 보고 이름을 붙인다는 것입니다.

간단히 예제 안에 있는 함수들로만 공부를 해봤습니다.

텐서플로우 홈페이지에 가보니 더 많은 함수들이 존재합니다.

https://www.tensorflow.org/api_docs/python/index.html

저도 아직 위 내용만 간단히 알기 때문에 더 많은 공부를 해야겠습니다.
